概述

CAReplicatorLayer类可用来从layer源高效复制多个实体对象，每个实体对象都可以拥有几何形状、颜色、时间层次上的不同转换。

详细

## 文档描述：

>
 The CAReplicatorLayer class creates a specified number of copies of its sublayers (the source layer), each copy potentially having geometric, temporal and color transformations applied to it.

>

## 简介
* 支持系统:>=iOS3.0。
* 文档释义:CAReplicatorLayer类可用来从layer源高效复制多个实体对象，每个实体对象都可以拥有几何形状、颜色、时间层次上的不同转换。
* 实际应用: 加载动画、镜像layer的生成。

## 使用示例1：实现一个镜像反射效果

### 1.创建一个模板层

/*        创建一个模板层 CAReplicatorLayer会按照一定的规则“克隆”这个模板         */
      CAShapeLayer *shape = [CAShapeLayer layer];
      shape.frame = CGRectMake(0, 0, 80, 80);
      /*        绘制模板的形状         */
      shape.path = [UIBezierPath bezierPathWithOvalInRect:CGRectMake(0, 0, 80, 80)].CGPath;
      /*        模板的填充颜色         */
      shape.fillColor = [UIColor redColor].CGColor;
      shape.opacity = 0.0;
      /*        创建所有的子层的动画组（也可以是单个动画）         */
      CAAnimationGroup *animationGroup = [CAAnimationGroup animation];
      /*        动画组元素         */
      animationGroup.animations = @[[self alphaAnimation],[self scaleAnimation]];
      /*        动画执行时间         */
      animationGroup.duration = 4.0;
      animationGroup.autoreverses = NO;
      animationGroup.repeatCount = HUGE;
      /*        给模板层添加动画 实质上也是给每个CAReplicatorLayer子层添加动画         */
      [shape addAnimation:animationGroup forKey:@"animationGroup"];
      /*        创建CAReplicatorLayer对象         */
      CAReplicatorLayer *replicatorLayer = [CAReplicatorLayer layer];
      replicatorLayer.frame = self.containerView.bounds;
      /*        设置每个元素的添加间隔时间         */
      replicatorLayer.instanceDelay = 0.5;
      /*        设置每元素个数         */
      replicatorLayer.instanceCount = 8;
      /*        给CAReplicatorLayer对象的子层添加转换规则 这里决定了子层的布局         */
      replicatorLayerY.instanceTransform = CATransform3DTranslate(CATransform3DIdentity, 0, radius+between, 0);
      /*        添加子层         */
      [replicatorLayer addSublayer:shape];
Note：在这里，大家可以根据需要添加不同的动画元素或者不添加任何动画，该用法多用于实现加载提示视图的动画制作。
###  2.实现某个视图的反射效果
我们首先继承UIView创建一个子类，在子类的+(Class)layerClass方法中设置当前视图对象的layer为CAReplicatorLayer对象：

+ (Class)layerClass{
       return [CAReplicatorLayer class];
      }

然后在创建该子类的对象时对self.layer进行设置相关参数：

- (void)setup{
    /*        获取当前的layer 实际上为CAReplicatorLayer对象         */
    CAReplicatorLayer *layer = (CAReplicatorLayer *)self.layer;
    layer.instanceCount = 2;
    layer.anchorPoint = CGPointMake(0.5, 0.5);

    /*        创建3D转换效果         */
    CATransform3D transform = CATransform3DIdentity;
    CGFloat verticaloffset = self.bounds.size.height  ;
    transform = CATransform3DTranslate(transform, 0, verticaloffset, 0);

    /*        设置Y轴镜面反射         */
    transform = CATransform3DScale(transform, 1, -1, 0);
    transform = CATransform3DRotate(transform, -M_PI / 4, 1, 0, 0);
    layer.instanceTransform  = transform;
    /*        镜面的透明度 越低显示越清晰 因为是镜面效果         */
    layer.instanceAlphaOffset = -0.1;
    }

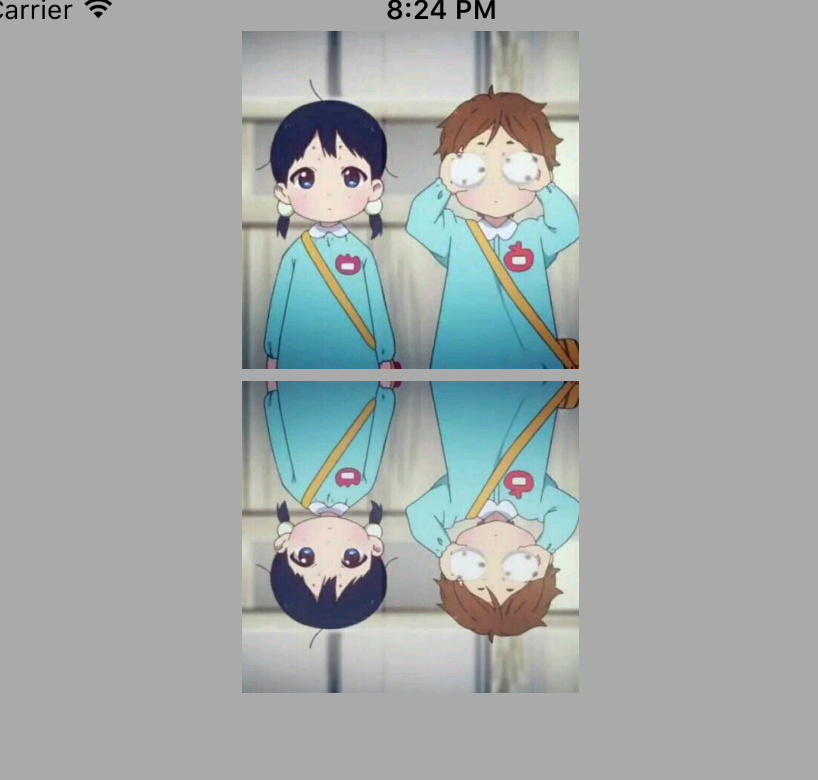

效果图如下：

![镜像层.png](/contentImages/image/jianshu/1687409-5fcf61a5e4df97db.png)

## 示例2：CAReplicatorLayer作为核心技术实现加载动画。
### 1.首先，创建一个UIView的子类，并暴露相关方法：
    @interface JHHJView : UIView
    /*        显示加载动画 并添加到父视图上         */
    + (void)showLoadingOnView:(UIView *)superView Type:(JHHJViewType)type;
    /*        显示动画 并添加在主窗口上         */
    + (void)showLoadingOnTheKeyWindowWithType:(JHHJViewType)type;
    /*        停止动画         */
    + (void)hideLoading;
    /*        设置动画背景色（全屏背景色）         */
    + (void)backgroudColor:(UIColor *)color;
    /*        设置中心视图的动画背景颜色 默认透明色         */
    + (void)centerBGViewBackgroudColor:(UIColor *)color;
### 2.并且声明了一个枚举类型：该枚举类型代表着加载动画类型。
    typedef  NS_ENUM(NSInteger,JHHJViewType){
    /**
     *  线性动画
     */
    JHHJViewTypeSingleLine = 0,

    /**
     *  方形点动画
     */
    JHHJViewTypeSquare = 1,

    /**
     *  三角形运动动画
     */
    JHHJViewTypeTriangleTranslate = 2,

    /**
     *  原型视图裁剪动画
     */
    JHHJViewTypeClip
    };
### 3.在.m文件中，该类拥有的成员变量如下：
    @interface JHHJView ()
    //中心背景视图
    @property (nonatomic,strong)JHHJCenterBGView *centerBGView;
    //计时器
    @property (nonatomic,strong)NSTimer * clipTimer;
    //层数组
    @property (nonatomic,strong)NSMutableArray * clipLayerArr;
    //计时器计量数
    @property (nonatomic,assign) long long currentTimerIndex;
    //背景层
    @property (nonatomic,strong) CAShapeLayer *bgLayer;
    @end
### 4.然后，设置以单例的方式创建该类的对象：
    /**
     *  对象单例化
    *
     *  @return 单例对象
    */
    + (JHHJView *)shareInstanceJHHJView{
    static JHHJView * instance = nil;
    if (!instance) {
        instance                     = [[JHHJView alloc] initWithFrame:[UIScreen mainScreen].bounds];
        instance.centerBGView        = [[JHHJCenterBGView alloc] initWithFrame:CGRectMake(0, 0, 100, 100)];
        instance.centerBGView.center = CGPointMake(K_IOS_WIDTH / 2, K_IOS_HEIGHT/2);
        [instance addSubview:instance.centerBGView];
    }
    return instance;
    }
### 5.动画的实现如下：
    /**
     *  展示动画视图 并添加到依赖视图上
     *
    *  @param superView 依赖的父视图
    *  @param type      动画样式
    */
    + (void)showLoadingOnView:(UIView *)superView Type:(JHHJViewType)type{
    /*        在显示前  先从父视图移除当前动画视图         */
    JHHJView *instance = [[self class] shareInstanceJHHJView];
    [[self class] hideLoading];
    /*        显示前 先将动画图层从中心视图上移除         */
    for (CALayer *layer in instance.centerBGView.layer.sublayers) {
        [layer removeFromSuperlayer];
    }
    /*        按照type初始化动画         */
    switch (type) {
        case JHHJViewTypeSingleLine:
        {
            CALayer *layer = [instance lineAnimation];
            layer.position = CGPointMake(CGRectGetWidth(instance.centerBGView.frame)/2 - 25, CGRectGetHeight(instance.centerBGView.frame)/2);
            [instance.centerBGView.layer addSublayer:layer];
        }break;

        case JHHJViewTypeSquare:
        {
            CALayer *layer = [[self class] qurareAnimation];
            layer.position = CGPointMake(CGRectGetWidth(instance.centerBGView.frame)/2, CGRectGetHeight(instance.centerBGView.frame)/2);
            [instance.centerBGView.layer addSublayer:layer];
        }break;
        case JHHJViewTypeTriangleTranslate:
        {
            CALayer *layer = [[self class] triangleAnimation];
            layer.position = CGPointMake(CGRectGetWidth(instance.centerBGView.frame)/2 - 18, CGRectGetHeight(instance.centerBGView.frame)/2 - 15);
            [instance.centerBGView.layer addSublayer:layer];
        }break;
        case JHHJViewTypeClip:
        {

            CALayer *layer = [[self class] clipAnimation];
            layer.position = CGPointMake(CGRectGetWidth(instance.centerBGView.frame)/2 , CGRectGetHeight(instance.centerBGView.frame)/2 - 15);
            [instance.centerBGView.layer addSublayer:layer];

        }break;
        default:
            break;
    }
    [superView addSubview:instance];
    }
### 6.下面来具体实现其中一个动画，以三角形旋转动画为例：
    /**
    *  三角形运动动画
     *
    *  @return 动画实例对象
     */
    + (CALayer *)triangleAnimation{
    /*        基本间距确定及模板层的创建         */
    CGFloat radius                     = 50/4.0;
    CGFloat transX                     = 50 - radius;
    CAShapeLayer *shape                = [CAShapeLayer layer];
    shape.frame                        = CGRectMake(0, 0, radius, radius);
    shape.path                         = [UIBezierPath bezierPathWithOvalInRect:CGRectMake(0, 0, radius, radius)].CGPath;
    shape.strokeColor                  = [UIColor redColor].CGColor;
    shape.fillColor                    = [UIColor redColor].CGColor;
    shape.lineWidth                    = 1;
    [shape addAnimation:[JHHJAnimation rotateAnimation] forKey:@"rotateAnimation"];

    /*        创建克隆层         */
    CAReplicatorLayer *replicatorLayer = [CAReplicatorLayer layer];
    replicatorLayer.frame              = CGRectMake(0, 0, radius, radius);
    replicatorLayer.instanceDelay      = 0.0;
    replicatorLayer.instanceCount      = 3;
    CATransform3D trans3D              = CATransform3DIdentity;
    trans3D                            = CATransform3DTranslate(trans3D, transX, 0, 0);
    trans3D                            = CATransform3DRotate(trans3D, 120.0*M_PI/180.0, 0.0, 0.0, 1.0);
    replicatorLayer.instanceTransform  = trans3D;
    [replicatorLayer addSublayer:shape];
    return replicatorLayer;
    }

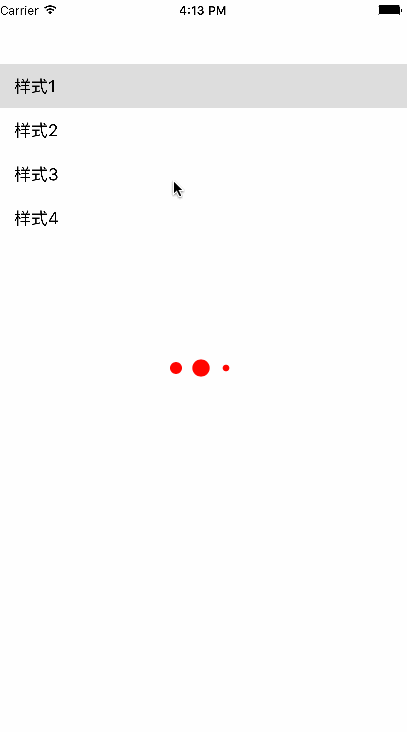

流程如上，效果图如下：
![loading......](/contentImages/image/jianshu/1687409-a60ae9f8300786d6.gif)
#####项目文件截图
![](/contentImages/image/20170915/7QVflBilPGwnTKmDAmx.jpg)
