ie上画圆饼图

立即下载用AI写一个

发布时间：2017-07-12

0人 | 浏览：3871次 | 收藏 |

技术：html+css3+js+jq

运行环境：ie8以上等主流浏览器

概述

主要运用到CSS3的transform、js、jq实现饼状图效果

详细

一、准备工作

1、主要运用到CSS3的3D transform等变换

transform：向元素应用 2D 或 3D 转换。该属性允许我们对元素进行旋转、缩放、移动或倾斜

值	描述	测试
none	定义不进行转换。	测试
matrix(n,n,n,n,n,n)	定义 2D 转换，使用六个值的矩阵。	测试
matrix3d(n,n,n,n,n,n,n,n,n,n,n,n,n,n,n,n)	定义 3D 转换，使用 16 个值的 4x4 矩阵。
translate(x,y)	定义 2D 转换。	测试
translate3d(x,y,z)	定义 3D 转换。
translateX(x)	定义转换，只是用 X 轴的值。	测试
translateY(y)	定义转换，只是用 Y 轴的值。	测试
translateZ(z)	定义 3D 转换，只是用 Z 轴的值。
scale(x,y)	定义 2D 缩放转换。	测试
scale3d(x,y,z)	定义 3D 缩放转换。
scaleX(x)	通过设置 X 轴的值来定义缩放转换。	测试
scaleY(y)	通过设置 Y 轴的值来定义缩放转换。	测试
scaleZ(z)	通过设置 Z 轴的值来定义 3D 缩放转换。
rotate(angle)	定义 2D 旋转，在参数中规定角度。	测试
rotate3d(x,y,z,angle)	定义 3D 旋转。
rotateX(angle)	定义沿着 X 轴的 3D 旋转。	测试
rotateY(angle)	定义沿着 Y 轴的 3D 旋转。	测试
rotateZ(angle)	定义沿着 Z 轴的 3D 旋转。	测试
skew(x-angle,y-angle)	定义沿着 X 和 Y 轴的 2D 倾斜转换。	测试
skewX(angle)	定义沿着 X 轴的 2D 倾斜转换。	测试
skewY(angle)	定义沿着 Y 轴的 2D 倾斜转换。	测试
perspective(n)	为 3D 转换元素定义透视视图。	测试

2、对于圆角问题，兼容ie8，需要用到ie-css.htc这个文件。对于圆饼的实现需要运用overflow:hidden属性根据li的高度限制span标签内容的显示。

二、程序实现

原先我在ul标签上画一个圆并设置超出隐藏，然后在li就给饼状图所占比例的高度。但实际上是不行的，因为ul虽然在ie上显示为圆角，但是它本身还是矩形，所以超出隐藏也是按照矩形来超出隐藏，li也所会显示为一个矩形，并不能像我想象那样li变成圆饼状。

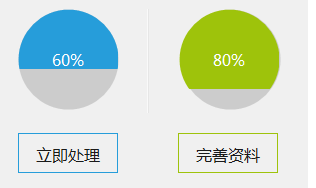

后面我想到用li来做超出隐藏，如果是百分80%的饼状图，li的高度是ul的80%而宽度不变，在li里面加个span画一个跟ul一模一样的圆形。由于li做了超出隐藏，所以span的圆也只会跟li的高度一样，这样圆饼图就画出来了。

html代码如下：

<div class="percentage-img">
  <ul>
   <li><span></span></li>
  </ul>
  <span data-percentage="80"></span>
 </div>

js部分代码如下：

var explorer = navigator.userAgent;

 var per1 , span1 = $(".percentage-img>span").data("percentage");

 $(".percentage-img>span").html(span1 + "%");

 per1 = parseInt(span1 * 3.6);

       if (explorer.indexOf("MSIE") >= 0) {

           $(".percentage-img>ul>li").css("height", span1);

       } else {

           pertenage(per1, ".percentage-img");

           $(".percentage-img>ul>li").css({

               'position': 'absolute',

               'top': '50px',

               'left': '50px',

               'width': '50px',

               'height': '1px',

               'background-color': '#269dda',

               '-webkit-transform-origin': '0% 0%',

               '-ms-transform-origin': '0% 0%',

               'transform-origin': '0% 0%',

               'z-index': '2'

           })

       }

css样式如下：

.percentage-img{
       position: relative;
       margin: 20px 0;
       border-right: solid 1px #f9f9f9;
       text-align: center;
}
.percentage-img>ul{
       position: relative;
       display: inline-block;
       width: 100px;
       height: 100px;
       border-radius: 100px;
       background-color: #ccc;
}
.percentage-img>span{
       display: inline-block;
       position: absolute;
       top: 0;
       left: 0%;
       width: 100%;
       line-height: 100px;
       text-align: center;
       font-size: 16px;
       color: #fff;
       z-index: 10;
}
